TECHNICAL DETAILS

• Fysische eigenschappen:

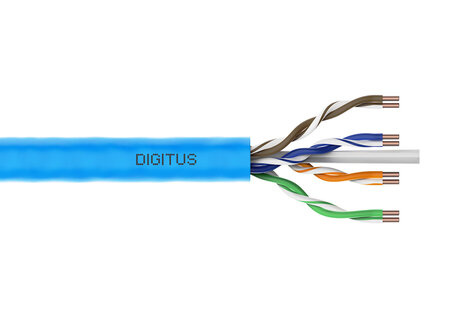

• Geleider: blank koperdraad, AWG 23/1
• Systeem (systemen) voor de beoordeling en verificatie van de bestendigheid van de prestaties: Systeem 3
• Isolatie: HD-PE (Polyethyleen met hoge dichtheid)
• Totaal aantal geïsoleerde geleiders: 8, gedraaid in 4 paren
• Kleurcode: Blauw-wit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: Geen
• Algehele afscherming: Geen
• Buitenmantel: Eca tot B2ca volgens EN 50575; LSZH
• Buitenmantel dikte (nominaal): 0,5 mm (Eca); 0,6 mm (Dca); 1,2 mm (Cca); 1,4 mm (B2ca)
• Kleur buitenbehuizing: Lichtblauw (RAL 5012)
• Mechanische eigenschappen:
• Trekontlasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Temperatuurbereik transport en opslag: -20 °C tot +60 °C
• Bedrijfstemperatuurbereik: -20 °C tot +75 °C
• Temperatuurbereik installatie: 0 °C tot +50 °C
• Buitendiameter enkelvoudig (nominaal): 7,1 mm (Eca); 7,3 mm (Dca); 7,4 mm (Cca); 7,6 mm (B2ca)
• Gewicht (kg/km): 53 kg (Eca); 54 kg (Dca); 55 kg (Cca); 56 kg (B2ca)
• Elektrische eigenschappen:
• Impedantie: 100±5Ohm @ 1 - 600MHz
• Capaciteit: 40 pF/m nominaal @ 1 KHz
• Onbalans capaciteit (paar-aarde): 1,6 pF/m max. @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min. Technische eigenschap 27 Lusweerstand: 147 Ohm/km max. (2% max.)
• Lusweerstand: max. 147 Ohm/km (max. 2% ongebalanceerde weerstand)
• Bedrijfsspanning: 72 Vdc max.
• Koppelingsdemping: CA-type 2
• Fasevertraging: 450 nS/100 m max.
• Tijdvertraging: 10 nS/100 m max.
• Scheidingsklasse: "c" volgens EN 50174-2
• NVP: 70%

ATTRIBUTEN

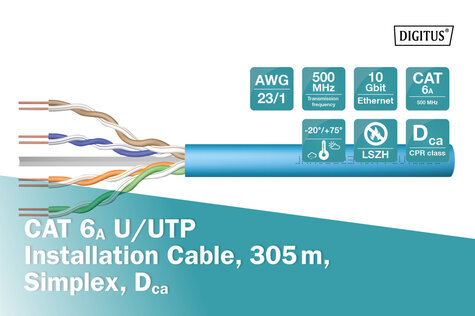

• Categorie: CAT 6A
• Afscherming: U-UTP, niet afgeschermd
• CPR: Dca
• Lengte: 305 m
• Kleur: lichtblauw
• Mantel: LSOH

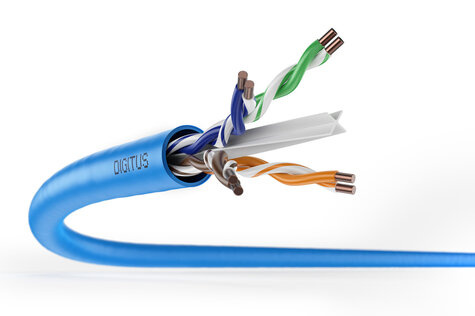

• Structuur: 4 x 2 AWG 23/1, massief getwist paar
