TECHNICAL DETAILS

• Fysische eigenschappen:
• Geleider: blank koperdraad AWG 23/1
• Isolatie: SFS-PO
• Totaal aantal geïsoleerde aders: 8, verdeelt in 4 paren
• Kleurcode: blauwwit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: met aluminium beklede polyesterfolie, schermt 100 % af
• Totale afscherming: 50% vlecht bedekking
• Buitenmantel: PE
• Dikte buitenmantel: 0,50 mm nominaal
• Kleur: Zwart (RAL 9005)
• Mechanische eigenschappen:
• Trekbelasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Transport- en opslagtemperatuur: -20 °C tot +60 °C
• Bereik bedrijfstemperatuur: -50 °C tot +60 °C
• Installatietemperatuur: 0 °C tot +60 °C
• Overall diameter: 8,5 mm nom.
• Gewicht: 66,5/km
• Elektrische eigenschappen:
• Gemiddeld impedantie: 100±5 Ohm bij 1-1200 MHz
• Capaciteit: 40 pF/m nominaal @ 1 KHz
• Asymmetrie capaciteit (paar aarding): 1,6 pF/m max. @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• Vuurbelasting: 650MJ/m
• Lusweerstand: 147 Ohm/km max. (2% max. weerstand ongebalanceerd)
• Werkspanning: 72 Vdc max.
• Invoegdemping Grade 1 (CA-Type 1b)
• Faseverschuivingstijd: 450 nS/100 m max.
• Looptijdvertraging: 15 nS/100 m max.
• Scheidingsklasse: „d“ volgens EN 50174-2
• NVP: 79%

• Assortiment: Getwist paar Installatiekabels
• Categorie: CAT 7

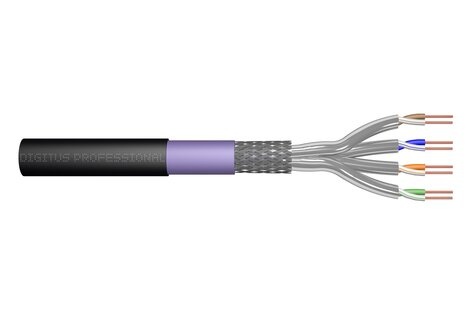

• Afscherming: S-FTP, paren in metaalfolie- en vlechtafscherming
• CPR: Eca
• Lengte: 100 m
• Kleur: zwart
• Mantel: PE
• Structuur: 4 x 2 AWG 23/1, massief getwist paar
