TECHNICAL DETAILS

• Fysische eigenschappen:
• Geleider: met koper bekleed aluminium, AWG 23/1
• Isolatie: HD-PE (Polyethyleen met hoge dichtheid)
• Totaal aantal geïsoleerde geleiders: 8, gedraaid in 4 paren
• Kleurcode: Blauw-wit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: Geen
• Algehele afscherming: Geen
• Buitenmantel dikte (nominaal): 0,55 mm nominaal
• Mechanische eigenschappen:
• Trekontlasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Temperatuurbereik transport en opslag: -20 °C tot +75 °C
• Bedrijfstemperatuurbereik: -20 °C tot +60 °C
• Temperatuurbereik installatie: 0 °C tot +50 °C
• Elektrische eigenschappen:
• Impedantie: 100±15 Ohm @ 1-100 MHz
• Capaciteit: 40 pF/m nominaal bij 800 Hz
• Onbalans capaciteit (paar-aarde): 1,5 pF/m max. @ 1 KHz
• Isolatieweerstand: 2 GOhm x km min.
• Lusweerstand: 262 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Bedrijfsspanning: 72 Vdc max.
• Koppelingsdemping: CA-type 3
• Fasevertraging: 535 nS/100 m max.
• Tijdvertraging: 20 nS/100 m max.
• Isolatieklasse: "b" volgens EN 50174-2
• Maximale insteeklengte: 60 m
• NVP: 69%

ATTRIBUTEN

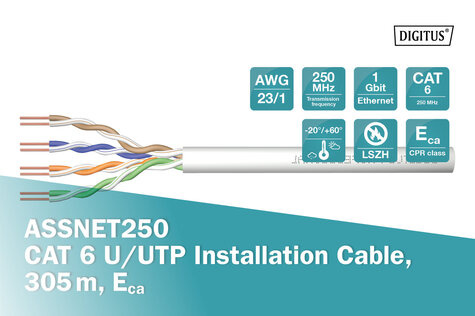

• Assortiment: Getwist paar Installatiekabels
• Categorie: CAT 6
• Afscherming: U-UTP, niet afgeschermd
• CPR: Eca

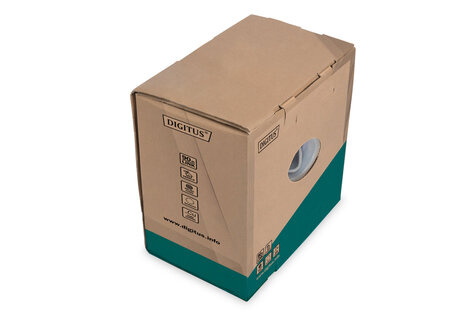

• Lengte: 305 m
• Kleur: grijs
• Mantel: PVC
• Structuur: 4 x 2 AWG 23/1, massief getwist paar
