TECHNICAL DETAILS

• Transmissiekenmerken: Categorie 5e
• Toepassingsgebieden: Tot 100 MHz, 10/100Base-T, 1GBase-T
• Normen: ISO/IEC 11801 3e Ed., EN 50173-1, EIA/TIA 568-C
• Algemene eigenschappen:

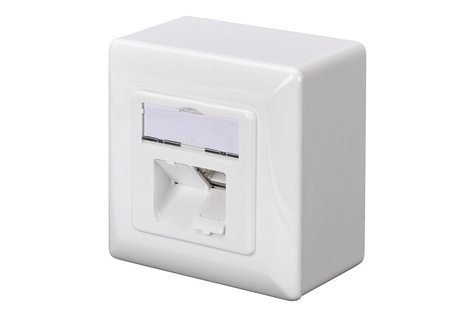

• Geschikt voor installatie in kabelgoten, inbouw en opbouw

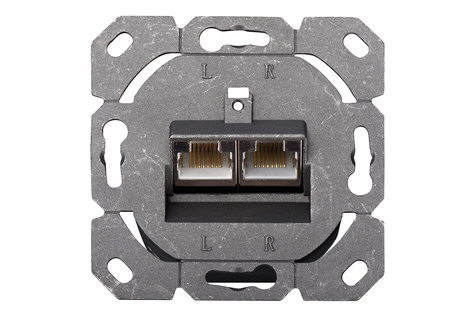

• RJ45-aansluitingen, 8P8C

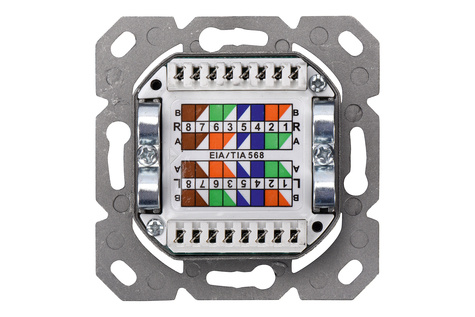

• Kabelinstallatie via LSA-strips, kleurgecodeerd volgens EIA/TIA 568 A & B
• Geïntegreerde trekontlasting voor installatiekabels

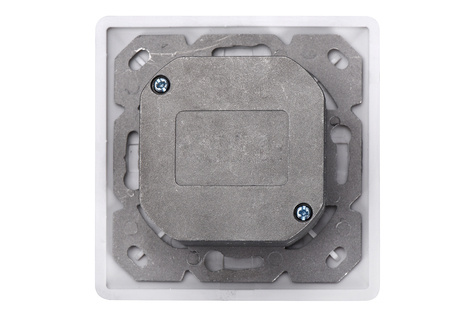

• Volledige afscherming van de RJ45-aansluitingen en de LSA-strips dankzij de volledig omhullende gegoten metalen behuizing
• Trekontlastende contactbuishoek van 40° voor startkabels
• Middelste plaat: 50 x 50 mm
• Frame: 80 x 80 mm

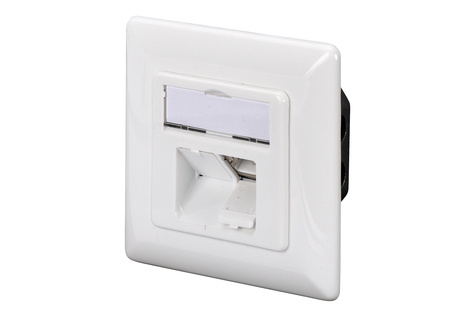

• Middenplaat met geïntegreerde stofbeschermingsflappen
• Ontwerp-compatibel met standaard schakelprogramma's
• Technische kenmerken:
• Materiaal behuizing: Gegoten metalen behuizing
• Materiaal RJ45-contactdoos: ABS UL 94V-0
• RJ45-contact: Vernikkeld fosforbrons, 0,5 μ verguld contact
• RJ-45 afscherming: Vernikkeld brons
• LSA-snijklem: Krone LSA+, UL 94V-2, gegalvaniseerd fosforbrons
• Gedrukte printplaat: FR4, UL 94V-0
• Fysische eigenschappen:
• Invoegkracht: 30N max. (IEC 60603-7-5)
• Trekbelasting: 7,7 kg tussen stopcontact en stekker
• Bedrijfstemperatuur: -20° C tot +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Sluitcyclus: > 750 volgens ISO/IEC 11801, IEC 60603-7-5
• Terminal: > 200 volgens ISO/IEC 11801, IEC 60603-7-5
• Toegelaten geleiders: 22-26 AWG massieve en geslagen geleiders
• Isolatieweerstand: > 500 MOhm
• Contactweerstand: < 20 milliOhm
• Diëlektrische sterkte: 1000 VDC (contact/contact), 1500 VDC (contact/aarde)
• Niet compatibel met R&M freenet patchkabels
• Kleur: Wit RAL9003

PACKAGE CONTENT

• Netwerkdoos
• Installatiehandleiding
