Beschrijving

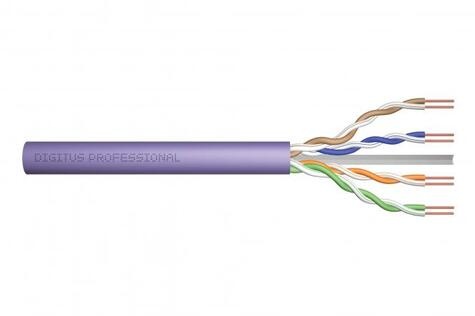

DIGITUS® Categorie 6 U-UTP installatiekabels worden geproduceerd en getest volgens de specificaties van ISO/IEC 11801, DIN EN 50173 en DIN EN 50288-5-1 Categorie 6. Iedere kabel bestaat uit 8 kleurgecodeerde AWG 23 polyethyleen geïsoleerde aders. De aders zijn tot 4 in lengte variërende paren gedraaid. Opdruk details aan de buitenmantel bevatten de merknaam. artikelnummer en de kabellengte 0 -350 meter. De kabel is verpakt in een kartonnen uittrekdoos, wat de installatie vergemakkelijkt.

Technical details

• Fysische eigenschappen:
• Aders: AWG 23/1 Blank koperdraad, doorsnede 0,57 mm nominaal
• Isolatie: HD-PE
• Totaal aantal geïsoleerde aders: 8, verdeelt in 4 paren
• Kleurcode: blauwwit, oranje-wit, groen-wit, bruin-wit
• Paarafscherming: geen
• Totale afscherming: geen
• Buitenmantel: Halogeenvrij (FRNC-B/LSZH-1)
• Dikte buitenmantel: 0,50 mm nominaal
• Kleur: Violet (RAL 4005)
• Mechanische eigenschappen:
• Trekbelasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Transport- en opslagtemperatuur: -20 °C tot +60 °C
• Bereik bedrijfstemperatuur: -20 °C tot +75 °C
• Installatietemperatuur: 0 °C tot +50 °C
• Uitwendige diameter: 6,2 mm nominaal

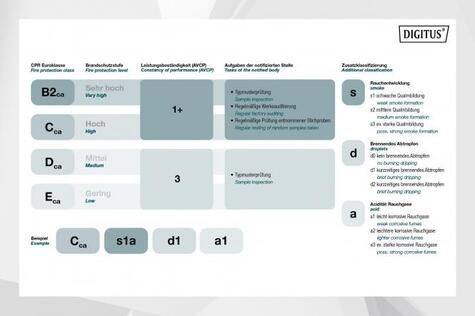

• Vlambestendigheid: IEC 60332-1
• Halogeenvrij en rookdichtheid: IEC 60754-2 & IEC 61034
• Vuurbelasting: 320 Mj/km

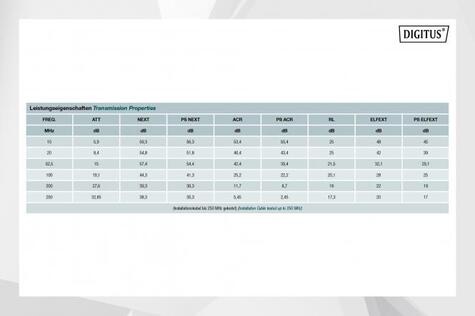

• Elektrische eigenschappen:
• Gemiddeld impedantie: 100±5Ohm bij 1MHz - 600MHz
• Capaciteit: 40 pF/m nominaal @ 800 Hz
• Asymmetrie capaciteit (paar aarding): 1,5 pF/m max. @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• Lusweerstand: 147 Ohm/km max. (2% max. weerstand ongebalanceerd)
• Werkspanning: 72 Vdc max.
• Invoegdemping 40 dB
• Faseverschuivingstijd: 535 nS/100 m max.
• Looptijdvertraging: 20 nS/100 m max.
• NVP: 69%
