TECHNICAL DETAILS

• Fysische eigenschappen:
• Aders: AWG 23/1 Blank koperdraad
• Isolatie: SFS-PE (geschuimd polyethyleen mantel)
• Totaal aantal geïsoleerde aders: 8, verdeelt in 4 paren
• Kleurcode: blauwwit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: met aluminium beklede polyesterfolie, schermt 100 % af
• Totale afscherming: 50% vlecht bedekking
• Buitenmantel: Halogeenvrij (FRNC-C/LSZH-3)
• Dikte buitenmantel: 0,7 mm nominaal
• Kleur: Oranje (RAL 2008)
• Mechanische eigenschappen:
• Trekbelasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Transport- en opslagtemperatuur: -20 °C tot +75 °C
• Bereik bedrijfstemperatuur: -20 °C tot +60 °C
• Installatietemperatuur: 0 °C tot +50 °C
• Uitwendige diameter: 7,3 mm nominaal
• Vlambestendigheid: IEC 60332-3-24
• Halogeenvrij en rookdichtheid: IEC 60754-2 & IEC 61034
• Vuurbelasting: 620 Mj/km
• Gewicht: 50 kg/km
• Elektrische eigenschappen:
• Gemiddeld impedantie: 100±5Ohm bij 1MHz - 600MHz
• Capaciteit: 40pF/m nom. bij 1KHz
• Capaciteit: 40 pF/m nominaal @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• Gelijkstroomweerstand: 72 Ohm/km max. (2% max. weerstand ongebalanceerd)
• Lusweerstand: 147 Ohm/km max. (2% max. weerstand ongebalanceerd)
• Werkspanning: 72 Vdc max.
• Invoegdemping Grade 1 (CA-Type 1b)
• Faseverschuivingstijd: 450 nS/100 m max.
• Looptijdvertraging: 15 nS/100 m max.
• Scheidingsklasse: „d“ volgens EN 50174-2

ATTRIBUTEN

• Assortiment: Getwist paar Installatiekabels
• Categorie: CAT 7
• Afscherming: S-FTP, paren in metaalfolie- en vlechtafscherming
• CPR: Dca
• Lengte: 500 m
• Kleur: oranje
• Mantel: LSOH

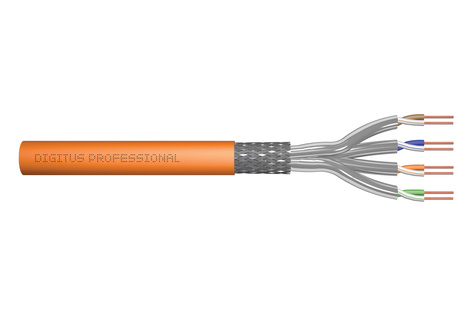

• Structuur: 4 x 2 AWG 23/1, massief getwist paar
