TECHNICAL DETAILS

• Fysische eigenschappen:

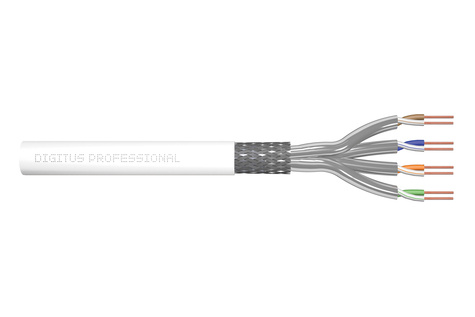

• Geleider: Blanke koperdraad, AWG 26/1
• Isolatie: SFS-PE (mantel van geschuimd polyethyleen)
• Totaal aantal geïsoleerde geleiders: 8, gedraaid in 4 paren
• Kleurcode: Blauw-wit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: met aluminium gelamineerde polyesterfolie, dekt 100% af
• Algemene afscherming: gevlochten koper
• Buitenmantel: Dca volgens EN 50575; LSZH
• Dikte buitenmantel (nominaal): 0,52 mm nominaal
• Kleur buitenbehuizing: Wit (RAL 9003)
• Mechanische eigenschappen:
• Trekontlasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Temperatuurbereik transport en opslag: -20 °C tot +60 °C
• Bedrijfstemperatuurbereik: -20 °C tot +50 °C
• Temperatuurbereik installatie: 0 °C tot +50 °C
• Buitendiameter enkelvoudig (nominaal): 5,7 mm nominaal
• Gewicht (kg/km): 35 kg/km
• Elektrische eigenschappen:
• Impedantie: 100±15Ohm @ 4 - 100MHz; 100±25Ohm @ 100 - 600MHz
• Capaciteit: 45 pF/m nominaal @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• DC-weerstand: 95 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Lusweerstand: 190 Ohm/Km max. (2% max. ongebalanceerde weerstand)
• Bedrijfsspanning: 72 Vdc max.
• Koppelingsdemping: CA-type 1b
• Fasevertraging: 450 nS/100 m max.
• Tijdvertraging: 25 nS/100 m max.
• Scheidingsklasse: "d" volgens EN 50174-2
• Maximale insteeklengte: 60 m
• NVP: 79%
• Vlamverspreiding: EN 60332-1-2 (LSOH-PVC)
• Halogeenvrij, corrosiviteit: EN 60754-1/2 (LSOH)
• Rookdichtheid EN 61034-2

• Assortiment: Getwist paar Installatiekabels
• Categorie: CAT 7
• Afscherming: S-FTP, paren in metaalfolie- en vlechtafscherming
• CPR: Dca

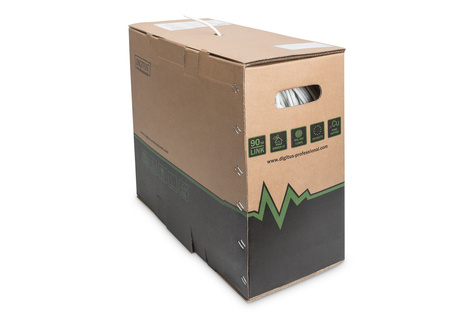

• Lengte: 305 m
• Kleur: wit
• Mantel: LSOH
• Structuur: 4 x 2 AWG 26/1, massief getwist paar
