TECHNICAL DETAILS

• Fysische eigenschappen:
• Geleider: blank koperdraad, AWG 23/1
• Systeem (systemen) voor de beoordeling en verificatie van de bestendigheid van de prestaties: Systeem 3
• Isolatie: SFS-PE (mantel van geschuimd polyethyleen)
• Totaal aantal geïsoleerde geleiders: 8, gedraaid in 4 paren
• Kleurcode: Blauw-wit, oranje-wit, groen-wit, bruin-wit
• Afscherming van de afzonderlijke paren: met aluminium gelamineerde polyesterfolie, dekt 100% af
• Algemene afscherming: gevlochten koper
• Buitenmantel: Dca-s2,d1,a1 volgens EN 50575; LSZH
• Kleur: Oranje (RAL 2008)
• Mechanische eigenschappen:
• Trekontlasting: 150N max.
• Dynamische buigradius: 8x AD mm min.
• Statische buigradius: 4x AD mm min.
• Temperatuurbereik transport en opslag: -20 °C tot +60 °C
• Bedrijfstemperatuurbereik: -20 °C tot +50 °C
• Temperatuurbereik installatie: 0 °C tot +50 °C
• Elektrische eigenschappen:
• Impedantie: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Capaciteit: 45 pF/m nominaal @ 1 KHz
• Isolatieweerstand: 5 GOhm x km min.
• DC-weerstand: 95 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Lusweerstand: 190 Ohm/km max. (2% max. ongebalanceerde weerstand)
• Bedrijfsspanning: 72 Vdc max.
• Koppelingsdemping: CA-type 1b
• Fasevertraging: 450 nS/100 m max.
• Tijdvertraging: 10 nS/100 m max.
• Scheidingsklasse: "d" volgens EN 50174-2
• NVP: 79%
• Vlamverspreiding: EN 60332-1-2 (LSOH-PVC)
• Halogeenvrij, corrosiviteit: EN 60754-1/2 (LSOH)

• Assortiment: Getwist paar Installatiekabels
• Categorie: CAT 7

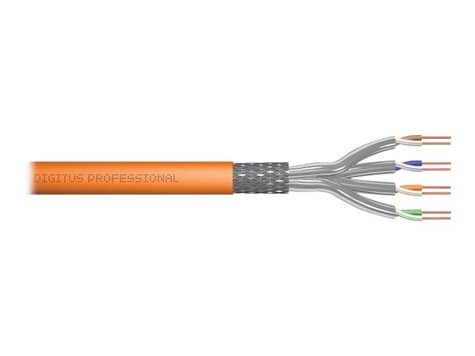

• Afscherming: S-FTP, paren in metaalfolie- en vlechtafscherming
• CPR: Dca
• Lengte: 100 m
• Kleur: oranje
• Mantel: LSOH
• Structuur: 4 x 2 AWG 23/1, massief getwist paar
